全自動カーアンテナの主な技術パラメータ
製品型式	SQ-T600L	SQ-T800J
アンテナ直径	4mm	4mm
加工長さ	200-600	200-800
ケーブル配置精度	0.01	0.01
主軸速度	1-3000rpm	1-3000rpm
処理時間	1 個あたり 10-17 秒	1 個あたり 10-17 秒
適用線径	丸線 0.02-1.2mm 平角線 {{0}.01-5.0mm	丸線 0.02-1.2mm 平角線 {{0}.01-5.0mm
ケーブルモーター	パナソニックサーボ 0.4KW	パナソニックサーボ 0.4KW
スピンドルモーター	パナソニックサーボ 0.75KW	パナソニックサーボ 0.75KW
制御システム	PLC	PLC
動作モード	中国語と英語のマンマシンインターフェース	中国語と英語のマンマシンインターフェース
供給電圧	AC220V 50HZ	AC220V 50HZ
マシンパワー	1.5KW	1.5KW
マッチングテンション	磁気抵抗メカニカルテンショナー	磁気抵抗メカニカルテンショナー
機構	電子アクティブペイオフ	電子アクティブペイオフ
寸法	1900mm(長さ)1200mm(幅)1850mm(高さ)	2100mm(長さ)1200mm(幅)1850mm(高さ)
装備重量	640KG	960KG

Shuangqing 全自動車アンテナ巻線機は、車のアンテナコイルの製造に特別に使用される全自動装置です。以下はその紹介です。

構造的特徴

1: 巻取りスピンドル:

巻き上げ動作の主回転を支える高精度サーボモーターを採用。速度とトルクは巻線要件に応じて調整でき、さまざまな太さや材質のワイヤに適応できます。

2:ペイオフデバイス:

アンテナの巻き線に使用するワイヤーを安定して配置し、解放するために使用します。テンションコントロール機構を搭載しており、巻き取り時の巻き取り速度に応じて自動的にワイヤを巻き出し、ワイヤの緩みやきつすぎを防ぐ適切な張力を維持します。

3:ケーブルの配置:

パナソニックのサーボモーターは、アンテナコイルの巻き数が設計基準を満たすように、巻線シャフトまたはフレーム上のワイヤーの配置を正確に制御して、均一かつ規則的な巻線間隔を実現します。

4: 治具システム:

アンテナポールを自動的かつしっかりと固定し、巻き取り時にずれや揺れが発生しないようにし、配線の精度を確保します。

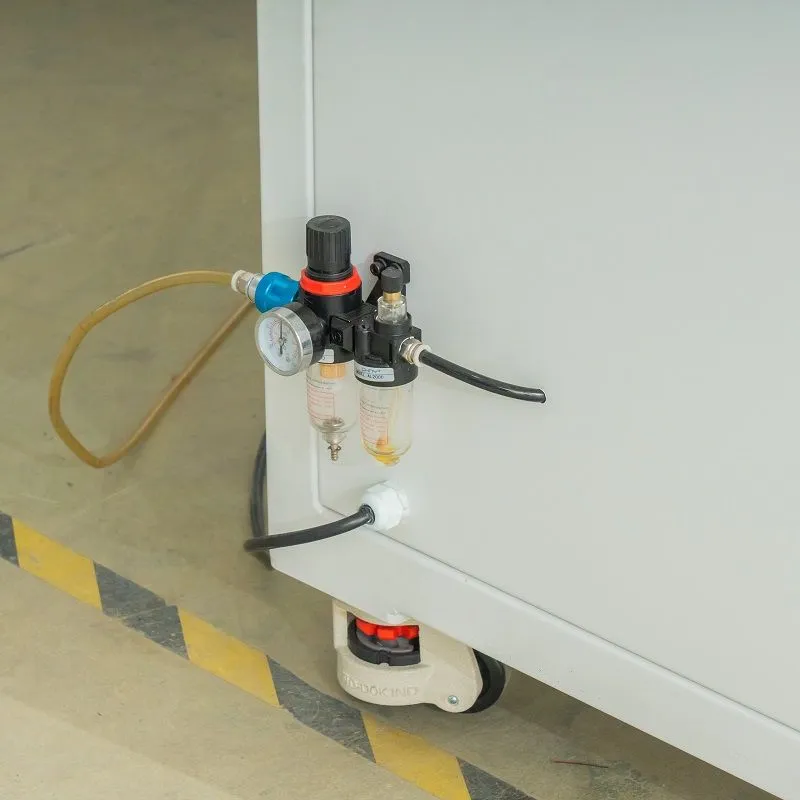

製品詳細

動作原理

ペイオフ機構はワイヤを解放します。ワイヤはワイヤ配置機構によってガイドされ、巻取りスピンドルの回転によって駆動されます。ワイヤーは、あらかじめ設定された巻き取りモード（スパイラルピッチなど）に従って、フィクスチャシステムに固定されたアンテナロッドに巻き付けられます。制御システムは、巻き数、線径、巻き取り速度などの設定されたパラメータに従って、各コンポーネントの協調動作を正確に制御します。
